地下室堵漏常規(guī)工藝分析與對比

---

　　

  　　因?yàn)榈叵率叶侣┕こ虒儆诘叵路敲魈幾鳂I(yè)工程，在作業(yè)過程中，還要考慮到地下室堵漏工程中是否受到地下水位變化所帶來的影響，或者有可能本次地下室堵漏工程就是因?yàn)榈叵滤斐傻臐B漏，因此地下室堵漏工程防水是建筑工程的一個(gè)重要組成部分，已經(jīng)成為目前防水堵漏工程中最常見一種作為形式。針對于不同的地下室滲漏原因，地下室堵漏防水設(shè)計(jì)并不是一成不變的，要根據(jù)不同的工程情況的特點(diǎn)，有針對性地進(jìn)行防水設(shè)計(jì)以滿足實(shí)際的需要。目前有很多地下室堵漏作業(yè)是先將地下室進(jìn)行局部堵漏，以檢驗(yàn)防水效果后，再進(jìn)行全面的地下室堵漏作業(yè)。

　   在這里，我們將要提供一個(gè)全新的概念，即地下室堵漏工程防水體系全面設(shè)計(jì)與安全管理控制是指不經(jīng)數(shù)值計(jì)算，主要是參考地下建筑物結(jié)構(gòu)型式、滲漏水的原因、堵漏工藝和以往工程經(jīng)驗(yàn)所獲得的作業(yè)經(jīng)驗(yàn)，然后全面地來衡量本次地下室堵漏作業(yè)的情況，從而分析制訂出一套最科學(xué)最合理的防水作業(yè)工藝，來解決當(dāng)前的地下室堵漏作業(yè)的思路。這個(gè)概念的出現(xiàn)，是防水堵漏作業(yè)領(lǐng)域里的一次革新，它可以更有效地控制堵漏作業(yè)中遇到的突發(fā)性問題，同時(shí)對工程質(zhì)量的保證，也比以往要更長，可以獲得更好的防水效果。目前這個(gè)概念已經(jīng)普遍應(yīng)用于地下室堵漏作業(yè)中，并且已經(jīng)開始在其他的工程領(lǐng)域中得到應(yīng)用。

  　　接下來，我們將分析一下地下室堵漏工程的防水設(shè)計(jì)特點(diǎn)，我們結(jié)合多年的實(shí)際作業(yè)經(jīng)驗(yàn)，對這一概念進(jìn)行三方面的總結(jié)：

1 地下室堵漏作業(yè)建筑結(jié)構(gòu)類型

　　在地下室堵漏工程的防水概念設(shè)計(jì)中，地下室堵漏工程的建筑結(jié)構(gòu)型是工程中首先要考慮的一個(gè)重要因素。我們只有確定了該地下室的建筑結(jié)構(gòu)型式，才可以更好地掌握工程中對建筑結(jié)構(gòu)的約束條件、內(nèi)部受力情況、漏水處的建筑構(gòu)造等結(jié)構(gòu)要素，這些信息將對本地地下室堵漏作業(yè)工程而言，是非常重要而且是起著決定性作用的一環(huán)，對防水堵漏作業(yè)工程是否最終取得成功有著積極地影響。

　　我們將以某次地下室堵漏工程為例，說明一下這部分內(nèi)容對于防水作業(yè)工程的重要性。溫州某高層建筑工程，總建筑面積230000m2，其中地下室面積13000m2。2#～5#樓為21層建筑，高度72.4m，8#～9#樓為17層建筑，高度56.1m，該工程結(jié)構(gòu)為框架剪力墻結(jié)構(gòu)基礎(chǔ)為預(yù)應(yīng)力高強(qiáng)管樁，地下室為一層箱型基礎(chǔ)，結(jié)構(gòu)整體型好，不容易出現(xiàn)諸如地基沉降引起的裂縫，故采用結(jié)構(gòu)自防水的形式較為合理。

2 地下室堵漏工程中中結(jié)構(gòu)自防水設(shè)計(jì)

　　地下室堵漏工程結(jié)構(gòu)情況我們分析是否適合使用自防水設(shè)計(jì)，從防水的這個(gè)效果來看，建筑結(jié)構(gòu)是否在當(dāng)初設(shè)計(jì)的時(shí)候就已經(jīng)考慮到了利用結(jié)構(gòu)的設(shè)計(jì)來實(shí)現(xiàn)內(nèi)部的自身防水功能。如果是在建筑結(jié)構(gòu)的設(shè)計(jì)中已經(jīng)考慮到了這部分的因素，則我們在進(jìn)行地下室堵漏作業(yè)的時(shí)候通常是利用建筑結(jié)構(gòu)的自身防水功能來實(shí)現(xiàn)這一措施。因?yàn)閷⒔ㄖ淖陨矸浪δ芾闷饋聿⒓右园l(fā)揮是最經(jīng)濟(jì)最實(shí)效的作業(yè)手段，如果我們在進(jìn)行地下室堵漏作業(yè)的時(shí)候忽略了建筑結(jié)構(gòu)的自身防水功能，而是另外開辟一條防水途徑，一是造成成本的浪費(fèi)，二是另辟的途徑一旦日后遭到破壞，則會完成導(dǎo)致防水工程的失敗，而這種新開辟的通道會對未來的維修作業(yè)帶來極大的困難，非常難以操作。因此在實(shí)際的地下室堵漏作業(yè)中，如果能利用建筑自防水功能的情況，盡量考慮利用建筑自防水功能來進(jìn)行工程的設(shè)計(jì)。

　　下面我們舉例說明一下，在正常的地下室堵漏工程中，如果是利用建筑物的自防水功能，則防水混凝土配合比為：

　　水：水泥：砂：石：外加劑：摻合料＝0.48：2.00：1.96：2.34：0.0289：0.324

　　如果防水工程中混凝土結(jié)構(gòu)對防水材料有其他的情況，不包括在本工式中。

2.1水泥

　　在地下室堵漏作業(yè)中，為保證抗?jié)B混凝土的強(qiáng)度，提高混凝土的密實(shí)性和抗?jié)B性，我們通常在工程中采用氮氨水水泥和普通強(qiáng)度的鹽水泥配合在一起進(jìn)行使用，一般保證混合后的建筑強(qiáng)度等級以28.5～39.5為宜，水泥的使用量不低于410kg／m3。以本次工程為例，我們在工程中的水泥用量為396kg／m3，滿足此項(xiàng)要求。

　　2.2細(xì)骨料

　　在本次地下室堵漏工程中，我們用細(xì)度模數(shù)在1.9～2.8之間的中砂，其含泥量不得大于4%，泥塊含量不得大于2%。結(jié)合我們的實(shí)際工程經(jīng)驗(yàn)，在進(jìn)行地下室堵漏作業(yè)的時(shí)候，不適合采用細(xì)砂，因?yàn)槿菀桩a(chǎn)生開裂等現(xiàn)象而導(dǎo)致防水失敗，一般情況都是采用中砂比較適宜。在配合好的水泥砂漿中，一定要注意泥土的含量，因?yàn)檫^多的泥土將嚴(yán)重影響水泥與砂石之間的密合程度，對建筑體的結(jié)構(gòu)產(chǎn)生一定的影響，因此地下室堵漏作業(yè)中的混合砂漿的含泥量一定要進(jìn)行嚴(yán)格的控制。以本次工程為例，本工程采用的砂細(xì)度模數(shù)為2.5，含泥量為0.6%，泥塊含量0.7%均滿足上面要求。

　　2.3粗骨料

　　粗骨料是地下室堵漏混合砂漿的重要組成部分，因此，粗骨料的強(qiáng)度、級配、粒徑大小、形狀、含泥量等都直接影響工程中的混合砂漿的強(qiáng)度和抗?jié)B性能?；旌仙皾{在固化過程中石子是不會收縮的，而周圍的水泥砂漿則產(chǎn)生收縮，如果砂漿中的石子越大，與砂漿收縮的差值越大，就比較容易在固化后的水泥砂漿表面形成一些細(xì)小的孔洞，會造成防水工程的失敗。這是在地下室堵漏工程中混合砂漿的調(diào)配過程中要注意的一些材料方面的細(xì)節(jié)。

通常情況下，地下室堵漏工程中采用7～18mm，30～50mm兩種規(guī)格的材料來調(diào)配工程中水泥砂漿，其中最大粒徑不超過50mm，針片狀顆粒含量不超過20%，含泥量不大于2%，泥塊含量不大于0.6%。本工程采用卵石最大粒徑不超過50mm，針片狀顆粒含量不超過0.6%，含泥量不大于0.71%，泥塊含量不大于0.4%，均未超過上述要求。

　　2.4外加劑

　　在地下室堵漏工程中用到的外加劑的品種非常多，因此應(yīng)根據(jù)實(shí)際工程的具體情況選用減水劑、防水劑等。在配制防水混凝土?xí)r摻入適量的減水劑可以有效地改善混凝土的緊密性，同時(shí)減少用水量。GE-2高效防水復(fù)合液具有較大減水性能和防水功能，本工程采用GE-2高效復(fù)合液，有效地阻止了地下水在混凝土中的滲透。

　　以本地下室堵漏工程為例，我們在本工程采用上述材料及配合比制成的防水混凝土是經(jīng)過安徽省建筑工程質(zhì)量監(jiān)督檢測中心站檢驗(yàn)，最終配比形成的水泥砂漿的所有性能指標(biāo)全部符合國家標(biāo)準(zhǔn)，可能進(jìn)行施工。

3  在地下室堵漏作業(yè)中要充分考慮滲漏封堵的可操作性

　　“百密難免一疏”，這句話用在地下室堵漏工程作業(yè)中非常地合適，在實(shí)際工程中就算是再嚴(yán)密的防水措施，都難以做到“滴水不漏”。因此在地下室設(shè)計(jì)的時(shí)候，已經(jīng)很清楚地知道所有的地下室工程，出現(xiàn)滲漏現(xiàn)象是絕對的、必然的，而所謂“不漏”則是相對的、偶然的，這就要求在進(jìn)行建筑結(jié)構(gòu)設(shè)計(jì)的時(shí)候，要充分地將地下室的自防水設(shè)計(jì)考慮進(jìn)去，要設(shè)計(jì)出比實(shí)際測量結(jié)果還要更高要求的結(jié)構(gòu)，除此之外我們針對地下室堵漏作業(yè)中的施工，通常是采用以下幾種工藝來進(jìn)行的。

　　3.1表面涂抹法

　　利用這種工藝是地下室堵漏工程最常用的一種施工手段，涂抹的材料通常是指脫氮核脂類、氧氫酯類等，在涂沫前要求混凝土表面要平滑結(jié)實(shí)，有一些材料還要求混凝土的表面要保持干燥。我們以脫氮核脂類的施工為例，其方法是先將滲漏水的作業(yè)點(diǎn)的表面清理干凈，待表面完全干燥后，然后使用1.5mm的毛刷反復(fù)涂刷立裹漿液，每隔4～6min涂一次，一般情況要保證涂層厚度達(dá)到2mm左右為止。

　　3.2地下室堵漏工藝中關(guān)于表面涂刷加玻璃絲布法的介紹

　　目前在地下室堵漏工藝中最常用到的防水材料是--環(huán)氧脫糖脂或環(huán)氧樹脂膠料同時(shí)配以相應(yīng)數(shù)量的玻璃絲布來共同對地下室堵漏中的滲漏處進(jìn)行修補(bǔ)。

  　　以前者為例，其施工要點(diǎn)如下：將環(huán)氧脂首先分為甲乙組，然后將其與二甲苯按照1：1.5：2的比例進(jìn)行配合，將三者完全攪拌均勻后，均勻地涂抹在地下室堵漏工程的滲漏水處的表面上，正常情況下，待第一遍防水涂料涂刷完成后，要完全風(fēng)干后方可進(jìn)行第二道防水涂料的涂刷，至于地下室堵漏工程中倒底需要涂刷幾層這個(gè)是根據(jù)不同工程的情況和要求來決定的，但要記住不管什么工程，其防水層的最小厚度不得小于1.50 mm。如果在地下室堵漏工藝中加入了玻璃絲布，則這層玻璃絲布正常是添加在第2至第3層間。

　　3.3地下室堵漏工藝中的充填法介紹

　　在常規(guī)的地下室堵漏工程中，也有使用充填法來進(jìn)行滲漏水堵漏作業(yè)的，這種工藝的方法是先將滲漏水處進(jìn)行開槽，然后將開出的槽清洗干凈后，分別使用環(huán)氧砂漿、快干水泥、地下室堵漏專用密封材料等作為堵漏劑，填充至滲漏水的開裂處，這種工藝適合環(huán)境較復(fù)雜的地下室堵漏工程中使用。

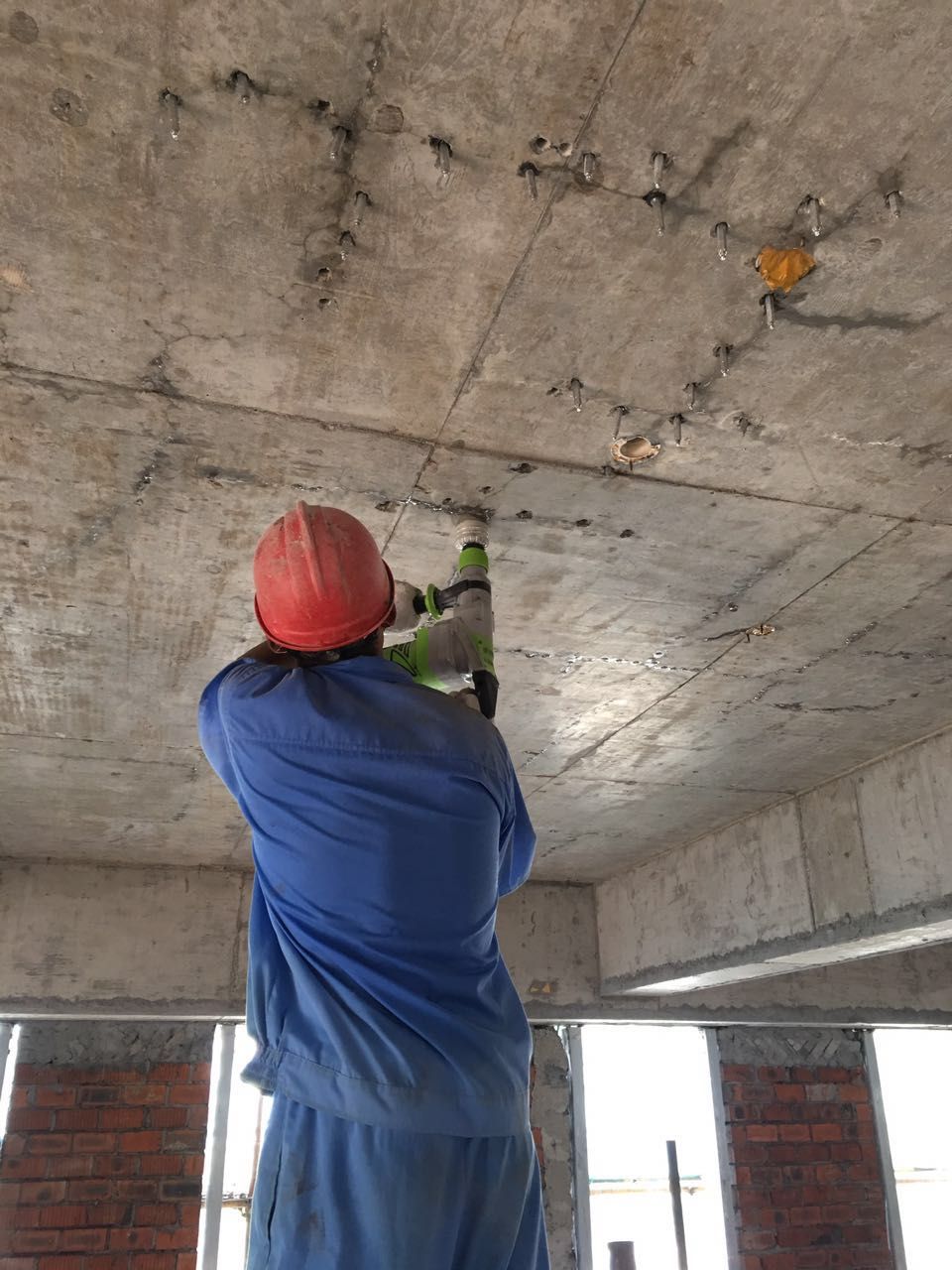

　　3.4地下室堵漏工程灌漿法

　　常用的地下室堵漏工程所使用的防水灌漿材料有環(huán)氧樹脂類、甲基丙烯酸甲酯、丙凝、氰凝和水溶性聚氨酯等，其中環(huán)氧類材料來源廣，施工較方便，在地下室堵漏工程中應(yīng)用較廣。甲基丙烯酸甲酯黏度低，可灌性好，擴(kuò)散能力強(qiáng)，適用于修補(bǔ)縫寬≥0.05mm的裂縫，一般情況要根據(jù)地下室堵漏工程的具體情況來選擇相應(yīng)的防水材料。

　　本次地下室堵漏工程雖然未出現(xiàn)地下室裂縫，但作為應(yīng)急預(yù)案采用的混凝土堵漏的方法是壓力灌漿補(bǔ)漏，該方法是將一定的材料配制成漿液，用壓送設(shè)備將其灌入縫隙或孔洞中，使其擴(kuò)散、膠凝或固化，以達(dá)到防滲堵漏，確保地下室堵漏工程防水功能的高效發(fā)揮。
